APView500系列电能质量在线监测装置

一、产品简介

高性能的硬件平台

装置采用基于 Xilinx SoC 构架的双 ARM 内核处理器，ARM1 用来数据采样、电能质量数据计算，ARM2 运行嵌入式 Linux、TCP/IP 协议、Http 协议、Web 服务器、电能质量数据的存储、统计、分析。装置每周波采样高达 1024 点，具备高测量精度能准确记录故障波形。采用 eMMC 进口高速存储芯片容量达到 32GB，可以长期存储事件记录与故障波形等数据。具备友好的人机界面，800*480 像素点阵彩色大尺寸液晶可就地查看实时波形与故障波形，方便用户故障分析。

丰富的接口资源

16 路交流电压/电流通道，可同时接入多组电压电流，如单组电压电流、双组电压电流等；16 路可编程无源继电器出口、22 路有源开关量输入通道；2 路 RS485 接口支持 Modbus-RTU 规约；4 路以太网接口，支持 Modbus-TCP、IEC61850、Web Server；1 路 GPS 对时接口，支持 IRIG-B 对时方式；1 路 RS232 接口，用于接入打印机；1 路 USB 接口，可用于文件导出及装置维护。

可靠性设计

装置软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到国家标准。

二、技术参数

 工作电源

额定值：AC/DC220、AC/DC110V或DC48V

允许偏差：

－20％～＋20％；

功率消耗： 不大于15W；

交流电流输入

输入方式：

电流互感器输入；

额定值In： 5A或1A；

测量范围： 0～1.2In；

功率消耗： 不大于0.5VA/路；

过载能力： 1.2In 连续工作；

20倍额定电流允许1s。

交流电压输入

输入方式：

电压互感器输入；

额定值Un： 57.74V/100V或220V/380V；

测量范围： 0～1.2Un；

功率消耗： 不大于0.5VA/路；

过载能力： 1.2Un 连续工作;

4倍额定电压允许1s。

 开关量输入

额定电压： AC/DC220V、AC/DC110V或DC48V；

输入方式： 无源接点，需要外接电源；

开关量输出

机械寿命： ≥10000次；

输出方式： 无源干接点；

接通容量： ≤4000W或≤384VA；

导通电流： 连续≥16A(AC250V/DC24V)，短时(200ms)≥30A;

通讯接口

1 、以太网

接口速率： 10/100M 自适应；

接口类型： 10/100Base—T；10

支持TCP/IP，FTP 协议；

2、RS485 接口

接口速率： RS485：300～57600bps；

带光电隔离。

三、组网方式及功能

组网方式：

该系统将APView500电能质量在线监测装置通过网线接入网关，网关可通过有线或无线方式组网，将数据上传至监测平台，方便对用户站集中管理。



谐波分析：

谐波作为国标要求测试项目，用户可查看监测点2~63谐波和0.5~62.5次间谐波的实时频谱图，可根据日期查看各次谐波的历史曲线。谐波较高将会导致从点系统功率因数降低，降低电网使用率，增加连接器热损耗带来安全隐患。







事件分析：

平台为用户提供监测点发生事件总览，包含141种稳态越线事件、暂态事件及瞬态事件记录。稳态事件136种，暂态时间3种，瞬态事件2种。事件信息包括事件的触发时间、事件类型、触发通道、特征幅值及持续时间。用户可根据需求进行事件查询及导出。

对于电压暂升、暂降及短时中断事件可为用户提供ITIC/SEMIF47容忍度曲线分析，用户也可查看发生告警的事件波形，波形精度为每周波1024点。





趋势分析：

用户可通过平台可查看监测点负荷曲线及电压电流、电压偏差、不平衡度、闪变等历史趋势曲线。





诊断报告：

系统可根据监测点的电能质量情况统计分析生成电能质量诊断报告。

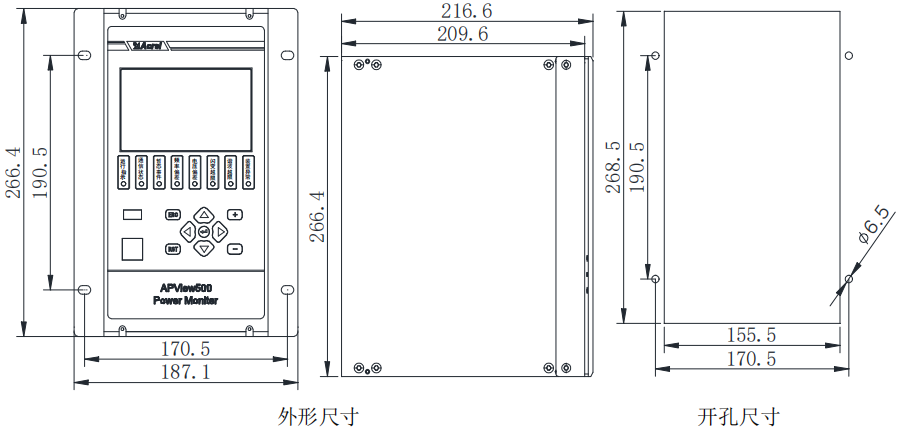

四、外形尺寸

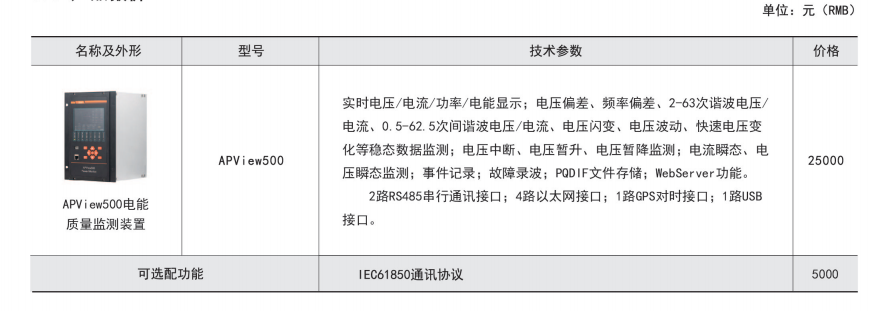

五、产品报价
